Soğutmalı Hava Kurutucunun Tipik İşlem Süreci Üzerine Detaylı Açıklama

Soğutmalı hava kurutucu, sıkıştırılmış havadaki nemi gidermek için soğutma teknolojisini kullanan bir cihazdır. Endüstriyel üretimde yaygın olarak kullanılır ve kuru, yüksek kaliteli sıkıştırılmış hava sağlar. Bu makalede, soğutmalı hava kurutucunun çalışma prensibini, tipik çalışma sürecini ve ana bileşenlerini inceleyerek, kullanım alanları ve kontrol yöntemleri hakkında bilgi vereceğiz.

1. Soğutmalı Hava Kurutucunun Genel Tanıtımı

Soğutmalı hava kurutucu, soğutma çevrimi prensibi ile çalışarak sıkıştırılmış havayı soğutur ve içindeki su buharını yoğuşturup sıvı hale getirerek ortamdan uzaklaştırır. Adsorpsiyonlu kurutucularla kıyaslandığında şu avantajlara sahiptir:

• Düşük Çalışma Maliyeti: Enerji tüketimi nispeten düşüktür ve genellikle adsorpsiyonlu kurutucuların tüketiminin %30-50‘si kadardır. Yeniden jenerasyon havasına ihtiyaç duymadığı için enerji tasarrufu sağlar.
• Düşük Bakım Maliyeti & Yüksek Güvenilirlik: Hareketli parça sayısının az olması nedeniyle daha az bakım gerektirir.
• Sınırlı Çiğlenme Noktası: Genellikle 2°C ile 10°C arasında bir çiğlenme noktası sağlar. Ultra düşük çiğlenme noktası gerektiren uygulamalar için uygun değildir.
• Kararlı Performans: Ortam sıcaklığından daha az etkilenir ve istikrarlı bir şekilde çalışır.

2. Soğutmalı Hava Kurutucunun Çalışma Prensibi

Soğutmalı hava kurutucular, dört temel soğutma çevrimi sürecine dayanarak çalışır: sıkıştırma, yoğunlaşma, genleşme ve buharlaşma.

(I) Soğutma Çevrimi

1. Sıkıştırma: Soğutucu gaz, kompresör tarafından emilerek sıkıştırılır. Bu işlemle gazın sıcaklığı ve basıncı artar.
2. Yoğunlaşma: Yüksek sıcaklıktaki gaz, kondensere girer ve soğutma ortamı (hava veya su) ile ısı alışverişi yaparak sıvı hale gelir.
3. Genleşme: Yüksek basınçlı sıvı, genleşme valfi aracılığıyla genleşerek basıncı ve sıcaklığı düşer. Böylece düşük sıcaklıkta gaz-sıvı karışımı oluşur.
4. Buharlaşma: Düşük basınçlı soğutucu akışkan, evaporatöre girerek sıkıştırılmış hava ile ısı alışverişi yapar. Sıkıştırılmış havanın sıcaklığı düşerken, içindeki su buharı yoğuşarak sıvı suya dönüşür.

(II) Sıkıştırılmış Havayı Kurutma Süreci

1. Ön Soğutma: Nemli sıkıştırılmış hava önce bir ısı eşanjörüne girer ve kurutulmuş havayla ön soğutma gerçekleştirilir. Böylece hava sıcaklığı düşer ve bir miktar nem yoğunlaşır.
2. Evaporatif Soğutma: Ön soğutulan hava, evaporatöre girerek soğutucu akışkanla temas eder ve daha fazla su buharı yoğunlaşarak sıvı hale geçer.
3. Gaz-Sıvı Ayrımı: Sıvı su içeren hava, santrifüj kuvveti veya filtrasyon yöntemi ile sıvı suyun ayrıldığı gaz-sıvı ayırıcıya girer. Ayrılan su, otomatik tahliye valfi ile dışarı atılır.
4. Son Soğutma: Sıkıştırılmış hava, soğutma ortamı ile tekrar ısı değişimi yaparak sıcaklığı biraz daha düşer. Bu işlem, sonraki boru hatlarında tekrar yoğunlaşmayı önlemek için önemlidir.
5. Isıtma (Opsiyonel): Bazı soğutmalı hava kurutucular, kurutulmuş havayı hafifçe ısıtarak borularda tekrar yoğuşmasını önler.

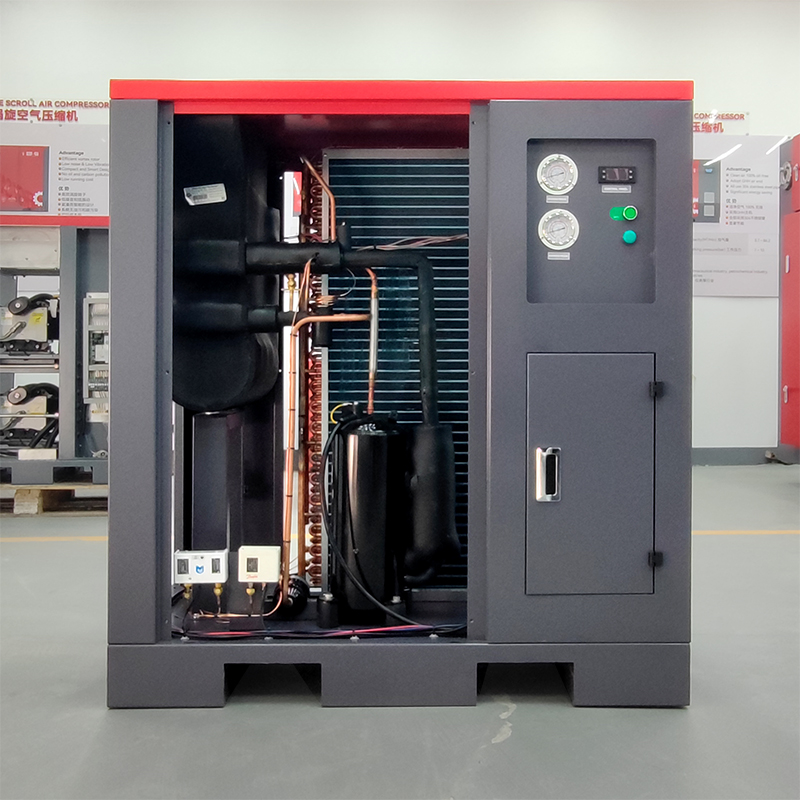

3. Tipik İşleyiş Süreci

Bir hava soğutmalı soğutmalı hava kurutucunun tipik çalışma süreci aşağıdaki gibidir:

(I) Soğutucu Akışkan Çevrimi

1. Kompresör: Soğutucu gazı sıkıştırarak basıncı ve sıcaklığı artırır.

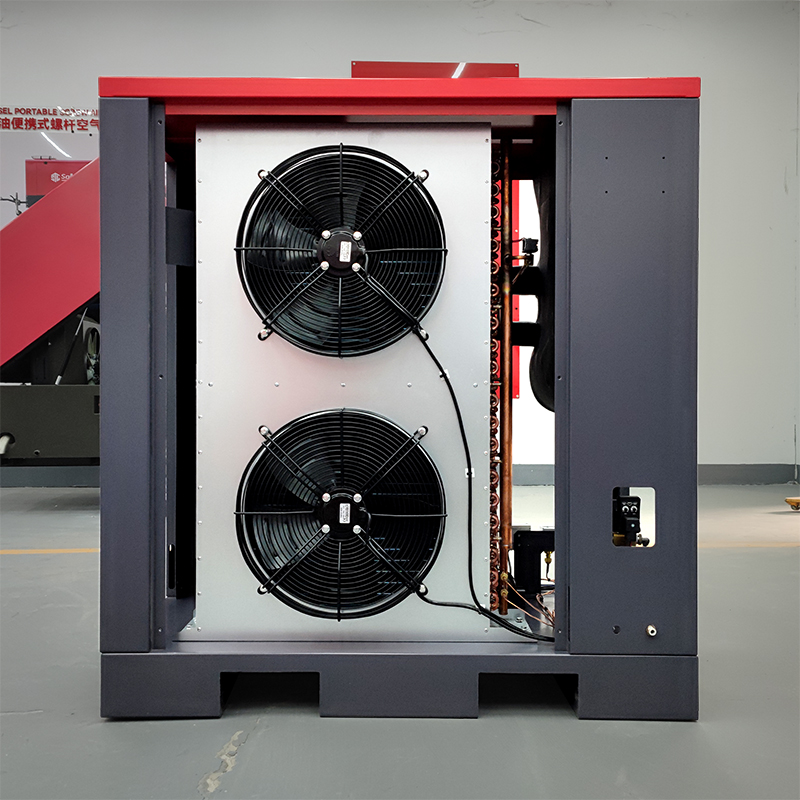

2. Hava Soğutmalı Kondenser: Soğutucu gaz, buradaki fan yardımıyla soğutularak sıvı hale geçer.
3. Sıvı Deposu: Yoğunlaşan sıvı soğutucu, burada depolanır.
4. Kuru Filtre: Soğutucu akışkandan nem ve kirleri temizler.
5. Genleşme Valfi: Sıvının basıncını ve sıcaklığını düşürerek buharlaşmasını kolaylaştırır.
6. Evaporatör: Soğutucu gaz, sıkıştırılmış hava ile temas ederek sıcaklığı düşürür ve havadaki nemin yoğunlaşmasını sağlar.

(II) Sıkıştırılmış Hava İşleme Süreci

1. Hava Girişi: Nemli hava kurutucuya girer.
2. Ön Soğutucu: Ön soğutma işlemi gerçekleştirilir.
3. Evaporatör: Daha fazla nemin sıvı hale geçmesini sağlamak için hava daha da soğutulur.
4. Gaz-Sıvı Ayırıcı: Ayrılan sıvı suyun dışarı atılması sağlanır.
5. Son Soğutma: Hava daha da soğutularak, boru hatlarında nem oluşumu önlenir.
6. Çıkış: Kuru hava kullanıma sunulur.

4. Ana Bileşenler

• Kompresör: Soğutma çevriminin güç kaynağıdır.
• Kondenser: Soğutucu gazın sıvı hale geçmesini sağlar.
• Evaporatör: Sıkıştırılmış havanın sıcaklığını düşürerek nemin yoğunlaşmasını sağlar.
• Genleşme Valfi: Soğutucu akışkanın akışını düzenler.
• Gaz-Sıvı Ayırıcı: Ayrılan suyun dışarı atılmasını sağlar.
• Otomatik Tahliye Valfi: Sıvı halde ayrışan suyun otomatik olarak dışarı tahliye edilmesini sağlar.

5. Kullanım Alanları

Soğutmalı hava kurutucular şu alanlarda yaygın olarak kullanılır:

• Genel Üretim: Pnömatik ekipmanlar ve otomasyon sistemleri için kuru hava sağlar.
• Boya & Kaplama Endüstrisi: Nem kaynaklı hataları önlemek için kullanılır.
• Tıbbi & Laboratuvar Kullanımı: Yüksek kalitede kuru hava gerektiren uygulamalar için uygundur.
• Ekonomik Çözümler: Düşük işletme maliyeti nedeniyle, yüksek çiğlenme noktası gerektirmeyen endüstrilerde yaygın olarak tercih edilir.

6. Gelecekteki Gelişim Trendleri

1. Enerji Verimliliği:
   • Daha verimli kompresörler ve ısı eşanjörleri kullanılarak enerji tüketimi azaltılacak.
2. Akıllı Kontrol Sistemleri:
   • Uzaktan izleme ve otomatik ayarlamalar mümkün olacak.
3. Çevre Dostu Teknolojiler:
   • Ozon dostu soğutucu akışkanlar kullanılacak.
4. Kompakt Tasarım:
   • Alan tasarrufu sağlayan modeller geliştirilecek.
5. Modüler Yapı:
   • Kullanıcı ihtiyaçlarına göre genişletilebilir sistemler sunulacak.

Sonuç

Soğutmalı hava kurutucular, düşük işletme maliyeti, güvenilirlik ve enerji tasarrufu gibi avantajlarıyla endüstride önemli bir yere sahiptir. Teknolojinin ilerlemesiyle birlikte, bu cihazlar daha verimli, akıllı ve çevre dostu hale gelerek daha geniş bir kullanım alanına sahip olacaktır.
